Att detta
är en kvalitetspistol från en pistoltillverkare med över 130 års kunskap, denna
uppgift
behöver ingen tvivla på.
Trots att många ”gamla” Hämmerli ägare anser att det är mera plast i SP 20 än
det är i 280!
Detta kan direkt dementeras, det är precis tvärtom, det är mera plast i den
gamla favoriten
Hämmeli 280.
Sp 20 har sitt magasin placerat i mitten på pistolen, detta resulterar i en
kolv som är anpassningsbar
till de flesta händer, denna placering ger också en bra ballans.
Det finns fyra olika kolvstorlekar och naturligtvis även vänsterkolvar, magasinets
placering bidrar också
till en bra placering av tyngdpunkten på pistolen.
Det finns bra pipvikter att inhandla för den som anser sig behöva detta.
Uppbyggnaden av pistolen medger inte demontering, utan de till pistolen medföljande
insexnycklarna,
mer om detta senare.
Efter att ha skjutet med denna pistol en tid så började nyfikenheten att ta
överhand.
Vad fanns det för information om denna pistol på Internet?
Resultatet var nedslående, jag hittade en engelsk artikel och en spansk, det
var allt!
En grundlig genomläsning av den bifogade manualen och en lika grundlig genomgång
av olika inställningsmöjligheter och
rengöringstips, mynnade ut i denna artikel.
Tänk
på!
Att sätta dig in i hur din pistol fungerar, men VÄNTA med att
börja skruva på olika skruvar tills du är
helt införstådd med deras olika funktioner.
Är du det minsta osäker ta kontakt med någon som kan. Hämmerlis generalagent
( HÄ Sport AB ) eller en vapenmekaniker
Gör aldrig ett ingrepp / justering du är osäker på.
Behandla alltid din pistol som om den vore laddad!
Håll din pistol ren och förvara den på ett betryggande sätt.
Underhåll
Olja in pipan med en tunn olja efter varje skjutning, gör detta med läskstång
och tunn vapenolja.
Glöm INTE att dra torr pipan före skjutning!
Efter ca 500 skott montera ner pistolen och gör en ordentlig rengöring på hela
pistolen.
Se avsnitt demontering.
Slutstycket,
ett rent slutstycke är mycket viktigt för en bra funktion, gör rent efter varje
skjutning
och torka noga bort all smuts. (En topps fungerar fint). Lägg på tunn olja.
Pipan
göres rent med den medföljande bronsborsten, en god solvent tex. Hoppes underlättar
arbetet en hel del, denna solvent har också den egenskapen att den lägger en
skyddande oljefilm på berörda ytor efter rengöring
Om du inte använder solvent vid rengöring, appliceras ett tunt lager olja efter
rengöring.
Glöm INTE att dra rent pipan före skjutning!
Patronläget.
Ett
rent patronläge är mycket viktigt för en bra funktion, gör rent regelbundet
med
den medföljande borsten för att få bort förbränd rester av krut och bly.
Var
speciellt noga med de ytorna som möter varandra i patronläget, gör noga rent
och avsluta med att lägga på tunn olja.
Avtryckarens
mekanism, lägg ett tunt lager molykote på uppfångaren av hammaren.
Varning. olja under inga omständigheter resten av trycket..
Behöver du rengöra, gör rent i Statoil blå och blås sedan rent med tryckluft.
(Statoil blå innehåller lite olja.) Demontera aldrig isär avtrycksmekanismen.
Magasinet
torkas rent, ett tunt lager med olja på de rörliga delarna vid behov.
Justeringar
Du behöver inte skruva på alla dessa skruvar, har du ett bra
tryck och en bra tryckpunkt med ett
anpassat tryck, läs då igenom och bekanta dig med denna beskrivning.
Om du behöver justera var noga med att testa efter varje justering.
Är du osäker, skruva INTE , utan kontakta Hä SPORT AB.
Det
nya bakre siktet
Bakre siktet är förändrat på den allra senaste modellen,. Denna modell har också
inbyggd rekylbroms.
Rekylbromsen är inbyggd i det främre fästet för pipan, och består av fyra metallstavar
och lika
många fjädrar.
Denna rekylbroms går att eftermontera och kostar ca 950:-
Det nya siktet har yttre justeringar som inte behöver verktyg.
Siktes bredd 7/3
Sidojustering 7/4
Siktes djup 7/5
Höjd justering 7/6
Det gamla bakre siktet
Bakre sikte justering
Vertikalt: vrid medurs skruv 69 1 klick är 10 mm nedåt på 25 meter.
Horisontellt: vrid skruv 64 medurs 1 klick ger 10 mm vänster på 25 meter.
Bredden på siktet, justeras med skruv 65, medurs öppnar siktet.
Främre
sikte (kornet) justering
Det främre siktet har tre olika bredd, 3,2 mm 3,6 mm och 4,0 mm.
Lossa skruv 135 med insexnyckel ( den lilla med skaft) dra siktet rätt upp och
sedan vrid.
Lås med fast insexnyckel.
Följande sikte finns som option:
Part # 1.333.160 - 3.8/4.4/4.7mm
Part # 1.333.150 - 2.4/2.8/3.2mm
Part # 1.333.170 - 3.2/3.6/4.0mm - extra high
VARNING,
är du det minsta osäker börja ALDRIG att skruva på trycket, ta kontakt med HÄ
Sport
Detta är den officiella inställningen av pistolens tryck översatt från tyska
och engelska.
( Under denna finns min egen inställning)
1 ) Avtryckare grundinställning OBS använd alltid klickpatron
Vrid ( avtryckarstopp
) skruv #24 moturs med en insexnyckel (SW 1.5) tills det tar i mot.
Vrid (tryckpunktskruv ) #34 medurs med insexnyckel (SW 1.5) max 1/4 varv med
eller moturs, medurs ökar släpet och moturs minskar släpet eller tryckpunkten
försvinner.
Vrid den gängade bussningen #35 moturs med blad 2 i combinationsverktyget, ca 1 – 1,5 varv.
Vrid, skruv #24 medurs med en insexnyckel (SW 1.5 ) ca 5 varv.
Vrid skruv #8 moturs med en insexnyckel ( SW 2.5 ) till stopp.
Spänn upp
hammaren. Vrid långsamt skruv (#15 medurs med blad 1 i combiverktyget skruva
tills hammaren löser ut.
Rotera sedan denna skruv moturs ytterligare1 ¼ varv
Spänn upp
hammaren igen OBS del #18 måste nu ligga i ingrepp med del
#11.
Om den inte gör detta, vrid den gängade bussningen #7 moturs tills del #18 låses
fast.
Om det inte finns något Glapp/spel i mellan delarna #18 och #11, då måste den
gängade bussningen justeras medurs, tills ett spel erhålles på
ca 0,05 mm – 0,2 mm.
2)
Tryckpunkt: vrid bussningen #35 medurs med combiverktyget blad 2 tills
en tydlig tryckpunkt känns.
Spänn upp hammaren, dra avtryckaren till strax före avfyrningsposition och håll
den kvar där. ???
Vrid långsamt den gängade bussningen #35 moturs tills hammaren slår.
Vrid den gängade bussningen #35 minimum 1/8 to max 1/4 varv medurs.
Du ska nu tydligen känna ett förtryck som övergår till en tryckpunkt.
Tänk på att.
Avtryckarens motstånd måste ökas mycket mjukt för att få ett rent och mjukt
avtryck.
Avsluta med att lägga ett tunt lager av fett molykote på hammaren.
3)
Avtryckare förtryck: Vrid skruv #8 medurs ca 1/2 varv med insexnyckel
SW 2.5. Kontrollera vikten på avtryckaren med en tyngd på 1 kilo.
Finjustera med att vrida skruv #34 moturs med insexnyckel SW 1.5 tills avtryckarevikten
på avtryckaren är exakt 1 kilo. Kontrollera med en vikt.
Det totala trycket ställs med skruv 34 som är justering för avtrycksvikt.
4)
Avtryckare stopp: Spänn upp hammaren, drag avtryckaren tills avfyrningsposition
och håll den kvar. Vrid skruv #24 moturs tills hammaren inte längre kan lösas
ut.
Testa flera gånger. Justera nu försiktigt skruv #24 medurs tills hammaren löser
ut, fortsätt att ytterligare skruva medurs 1/4 - 1/2 varv.
Kontrollera igen.
Spänn upp hammaren igen OBS del #18 måste nu ligga i ingrepp med del #11.
Om den inte gör detta, vrid den gängade bussningen #7 moturs tills del #18 låses
fast.
Om det inte finns något Glapp/spel i mellan delarna #18 och #11, då måste den
gängade bussningen justeras medurs, tills ett spel erhålles på
ca 0,05 mm – 0,2 mm.
Vrid skruv 34 moturs ytterligare 1 varv.
Är avtryckaren bra nu? Stanna då upp med justeringarna. Om inte börja om från
steg 4.
5) Avtryckare spel: Om inget avtryckarespel känns eller om
avtryckarespelet är för kort eller långt:
Vrid skruv #34 medurs ca 2 varv med en insexskruv SW 1.5.
Vrid den gängade bussningen #35 medurs ca 1/4 varv med blad 2 på combiverktyget.
Justeringsområde max plus eller minus 1 varv.
Vrid skruv #34 moturs ca 2 varv med insexnyckel SW 1.5.
Kan du nu känna ett spel på avtryckaren ? OK. Kontrollera avtryckarevikten och
stanna upp
med justeringen.
Om inte börja om igen på steg 5.
Fungerar det inte alls börja om på steg 1
Nu är hela tryckjustering klar i grundjustering, är du nöjd? stanna här!
Är du inte helt nöjd? vill du justera vidare? Fortsätt steg 10
10) Avtryckare läges spel: Avståndet mellan viloläge och tryckläge
på avtryckaren, eller avtryckarespel.
Reducera längden.
OBS Justeringen MÅSTE utföras med de tre olika skruvarna följande ordning
Vrid skruv #24 medurs 2 varv med insexnyckel SW 1.5.
Vrid skruv #15 medurs 1/4 varv med blad 1 på Combiverktyget.
Vrid skruv #7 medurs 1/3 varv med blad 3 på Combiverktyget.
Spänn upp hammaren.
OBS att : Trigger bar del #18 måste vara i kontakt med del #11.
Om den inte är det:
Vrid den gängade bussningen #7 moturs tills del #18 låses upp av del #11 .
Om det finns ett spel mellan del #18 och #11, vrid då den gängade bussningen
medurs
tills det är ett mycket litet spel på min 0.05mm eller max 0.2mm.
(Spelet ska finnas i pistolens riktning i det U-formade uttaget i avtryckarens
del #11)
Kontrollera genom att spänna upp hammaren och lös ut hammaren flera gånger.
Justera avtryckarestoppet om det behövs enl. ovanstående beskrivning
Om längden på avtryckarens spel är korrekt, stanna här. Om inte börja om från
början.
11) Avtryckarens vikt / motstånd: Skruv #34. Avtryckarens motstånd
justeras med denna skruv,
motståndet ökar genom att dra den medurs. Med ca 150 gram per varv.
Med skruv nummer 8 kan förtrycket justeras, denna justering påverkar också avtrycksvikten.
Denna skruv är åtkomlig utifrån med monterad kolv och kan därför justeras på
fält utan att kolven lossas.
Normalt justeras avtryckarens motstånd eller avtrycksvikten på skruv 34.
Öka
både förtrycket och avtrycksvikten: Vrid skruv #34 ca 1 1/4 - 1 1/2
varv medurs med en insexnyckel key SW 2.5. Vrid skruv #8 ett varv medurs
med insexnyckel SW 1.5. Både take-up och let-off vikt ökar.
Min egen inställning av trycket med förklaringar.
A Börja med att demontera trycket från pistolen, är det smutsigt? Rengör med
Statoil blå, en rengöring som även innehåller lite fett för
att inte bara göra rent utan även smörja upp trycket. Blås rent trycket med
blåspistol och tryckluft. Spruta aldrig in olja i tryckmekanismen!
B Tyvärr är det så att en justering oftast påverkar en annan funktion, därför
måste de olika justeringarna utföras oftast i serie, men det finns ett par undantag.
Dessa är tryckets motstånd, förtrycket och avtryckarestopp kan individuellt
justeras.

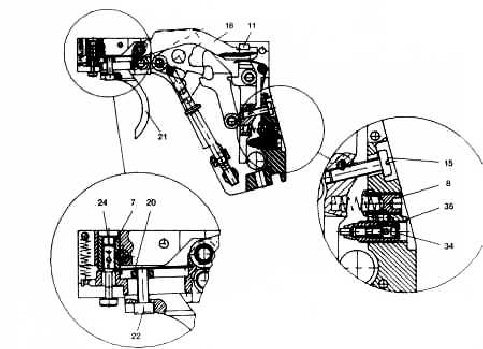

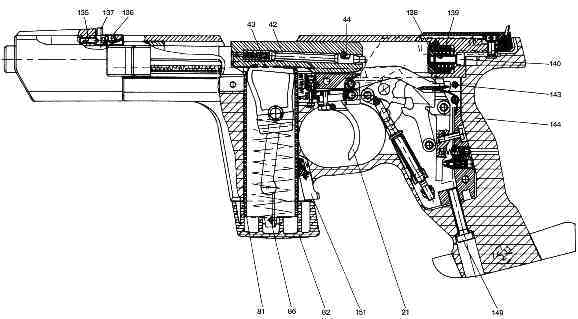

C Skruv nummer: Motsvarande följande funktion
24 Avtryckarstopp |
7 Justering av glapp i avtryckarmekanism |
15 Hammarens upphak |
8 Förtryck |
35 Tryckpunktsjustering |
34 Avtryckarmotstånd |
Med det rengjorda trycket i handen eller ett hyfsat rent tryck som bara behöver finjusteras så börjar vi. 1 Justering av avtryckarens stopp, skruv 24, medurs ökar eller ger mera glapp från att avtryckaren har gått av tills avtryckaren stoppar. Moturs minskar detta spel. 2 Justering av tryck, skruv nummer 34 påverkar bara trycket. OBS att det finns en koppling mellan detta tryck och förtrycket skruv 8, en justering medurs på skruv 34 ökar trycket totalt på pistolen och en justering moturs minskar trycket totalt. Obs att en ökning respektive minskning på en av dessa skruvar även påverkar den andra skruvens inställning, så tillvida att det finns en koppling mellan dessa båda justerskruvars inställningar. 3 Justering av hammarens upphak eller släpet i avtrycket från tryckpunkten och tills trycket går av, skruv nummer 15. Spänn upp hanen justera denna skruv medurs tills hammaren går av, dra sedan tillbaka denna skruv ca 1 varv. Prova att du har ett säkert upphak, tyvärr är denna funktion lite känslig för kyla, justera och lägg avtrycket i frysen en halvtimme prova igen så att du verkligen får ett upphak. 4 Justering av förtryck, denna justering utföres på skruv nummer 34, medurs ökar förtrycksvikten och även den totala avtrycksvikten påverkas. 5 Justering av tryckpunkt utföres på skruv 35 ( den gängade bussningen) här är svårt att ge ett konkret råd på justering. Oftast räcker det att justera max ett varv fram eller tillbaka. En tydlig tryckpunkt ska kännas, här kan var och en läggs antingen en brant tryckpunkt eller en tryckpunkt med en mjuk övergång mellan förtryck och sluttryck. 6 Efter all justering är det mycket viktigt att spelet ( glappet mellan detalj 18 och 11) kontrolleras och eventuellt justeras in. Denna justering utföres med den gängade bussningen 7. Gör så här: Spänn upp hammaren. OBS att : Trigger bar del #18 måste vara i kontakt med del #11. Om den inte är det: Vrid den gängade bussningen #7 moturs tills del #18 låses upp av del #11 . Om det finns ett spel mellan del #18 och #11, vrid då den gängade bussningen medurs tills det är ett mycket litet spel på min 0.05mm eller max 0.2mm. (Spelet ska finnas i pistolens riktning i det U-formade uttaget i avtryckarens del #11) Kontrollera genom att spänna upp hammaren och lös ut hammaren flera gånger. Vi avslutar justeringen genom att kontrollera avtryckare stoppet, detta stopp justeras med skruv nummer 24. Dra denna skruv moturs några varv, spänn upp hammaren, dra avtryckaren, justera skruv 24 medurs tills avtryckaren löses ut, dra sedan åt samma håll ytterligare 1/4 till ett halvt varv.
Demontering Pipan
sitter fast i pistolen med tre skruvar, slutstycket är ett så kallat "tungt
oreglat slutstycke", svagheten vid isärtagning skulle enligt vissa
belackare vara just denna montering av pipan. Arne Nohlberg 2002 12 30 Copyright Arne Nohlberg |
